夏こそイヤな騒音を抑えよう(2) 水冷システムで本格的に静音化(2ページ目)

電源交換に続いて、人気急上昇中の水冷システムで本格的な静音化をはかります。PC にも大敵である夏場を乗り切るには、「脱空冷・水冷化」はまさに「心強い味方」といえるでしょう。

大島 克彦

執筆者:大島 克彦

デスクトップパソコンガイド

WCL-02 90Cu
取りつけ前に動作を確認する

組み立てには動作テストが不可欠

WCL-02 シリーズに限らず、水冷システムを組み立てるには、細心の注意が必要です。付属のマニュアルや製品サイトの画像を参考に、慎重に作業を進めてください。

他のパーツとは違い、PC に取りつける前に動作テストを行うことが大切です。取りつけ後にテストを行って、万が一水もれが起きた場合、他のパーツがショートし動作しなくなる可能性があるからです。

ホースは、実際の PC における各パーツ間の距離を測り、若干余裕のある長さに切ります。ポンプの水がラジエーター、CPU、チップセット、VGA、ポンプという順番で流れることを確かめ(PC ケース内で高い位置にある順番)、タンクに付属の蒸留水を注ぎ、取りつけ予定の PC から電源をつないで動作することを確かめます。

ここで注意するポイントは、以下です。

  • ホースの長さに気をつける
    ……短いと取りつけられず、長すぎると折れて水流がとどこおります。
  • ホースの端はまっすぐに切る
    ……斜めに切断すると、水もれの原因になります。
  • 各部の取りつけはしっかり
    ……部品の固定はスパナを使って確実に行います。
  • タンクに水をそそぐのはコツがある
    ……冷却水を補給する際は、水のボトルを注水口にしっかり押しつけます。
  • 動作チェックは念入りに行う
    ……水がポンプ口から出ていること、各部からもれがないことを確かめます。

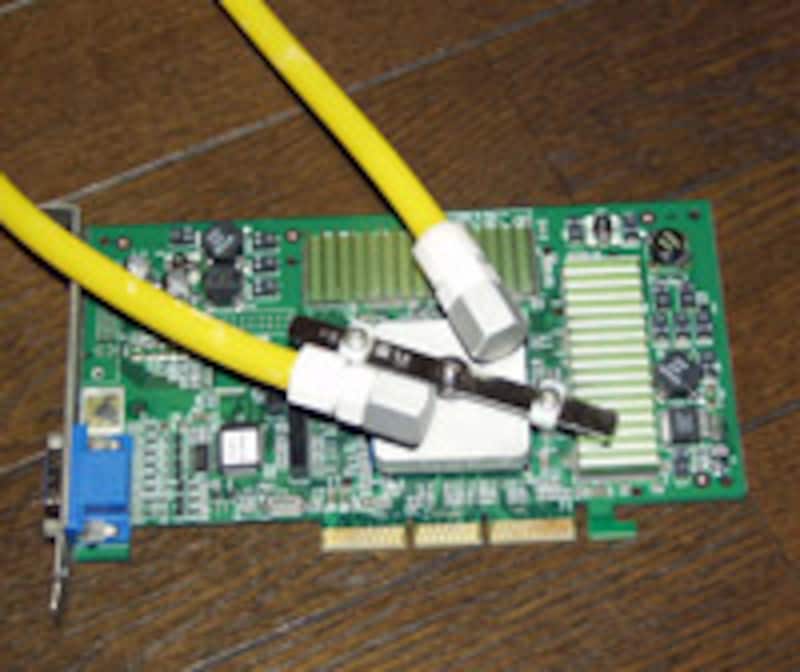

    ビデオカード
    ビデオカードに冷却ジャケットを取りつけた

    システムを PC に取りつける

    水もれせず動作していることが確認できたら、CPU、チップセット、VGA に冷却ジャケットを取りつけます。ポンプは、PC の底面に付属の両面テープ式のクッションを使って接着します。

    ここで注意するポイントは、以下です。

  • 既存のファンを慎重に取りはずす
    ……チップセット、ビデオのファンは、クリップで基盤に固定されています。無理な取りはずしは厳禁です。
  • CPU などの表面にグリスを塗る
    ……グリスは少量を塗り、テレホンカードのような板状のもので均等に広げます。大量につけると、冷却にマイナスです。
  • 固定クリップはしっかりとめる
    ……冷却ジャケットの取りつけが甘いと動いてしまい。冷却できません。ネジでしっかり固定しますが、力を入れすぎるとチップが破損しますので要注意。
  • ポンプの場所に気をつける
    ……ポンプ設置の際、ビデオカードや PCI カードに干渉せず、ホースが折れたりしないようにします。

    最後に、ビデオカードやラジエーターファンを PC に固定、ポンプとラジエーターの電源を接続します。以上で完成です。

    果たして効果は……>>NEXT
