CPU部をチェック
次は、もっともしっかりとした冷却が必要なCPU部です。ここがしっかり冷やされないと、CPUが熱暴走を起こし、PCの挙動が不安定になったり故障したりするからです。 |
| ジャケットは４本のネジでしっかりと固定される |
この水冷システムは、CPUジャケットにも工夫が施されています。CPUの上側から水を供給・排出する点は通常の水冷システムと同じです。しかし、CPU本体のパッケージに接するジャケット内には、0.09mmという微細な溝が掘られており、この内部を水が流れて効果的に冷やすという仕組みです。
 |

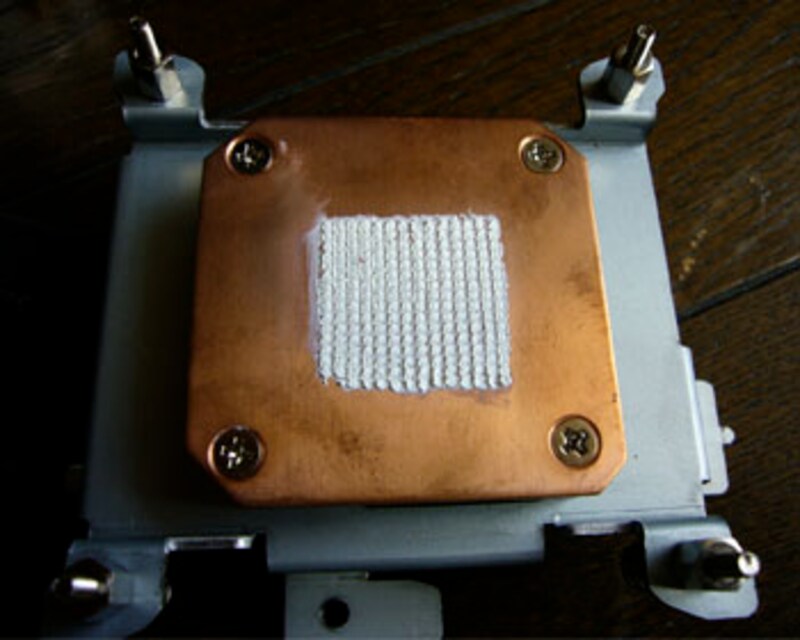

| コア側から見たところ。このプレート内を水が流れる |
NECの発表によれば、こうした複雑な機構によって、CPUの熱が冷却水に伝わる効率は、従来製品の２倍になっているとのことです。
| 各部をチェック（３）……＞＞NEXT |
