■接続のためのセットアップと配線
コンピュータ側のセットアップは、簡単です。YahooBBとの接続は、認証などを伴うPPPoE接続ではなく、LAN接続なので、すぐに設定は済んでしまいます。詳しくは、以下のURLを参照してください。

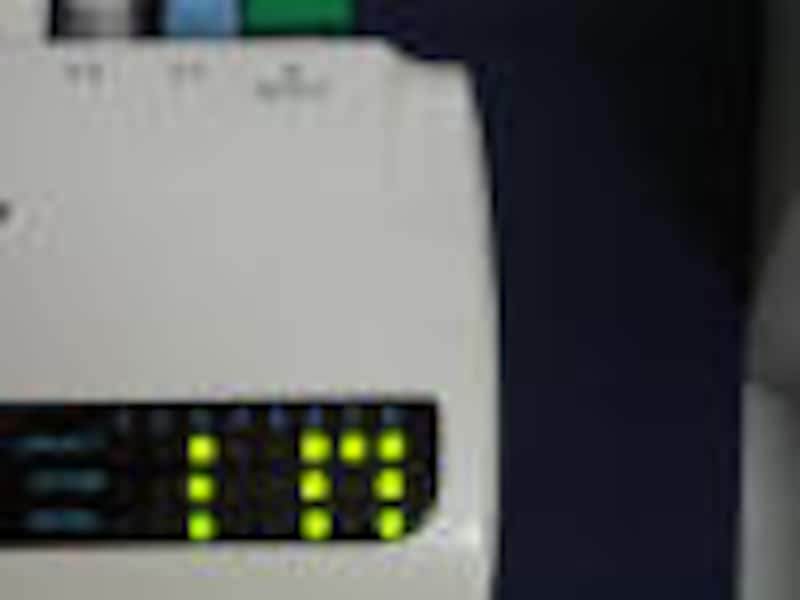

設定を終えて、いよいよ接続です。まず、モデムのリンクテストをハブのLEDで行ってみました。モデムからのLANケーブルをハブのuplinkポートに接続します。下の写真では、一番 右の第8ポートに接続しています。当然のことながら100BASEでコネクトしました。公称12Mbpsですから、当たり前と言えば当たり前です。全2重でのコネクトを示すランプ(FD/COL)も点灯しています。FD(Full Duplex)が全2重通信、COL(collision)が輻輳(コリジョン)ですが、このときはまだ電話回線を接続していないので、ランプの点灯はFDを意味しています。

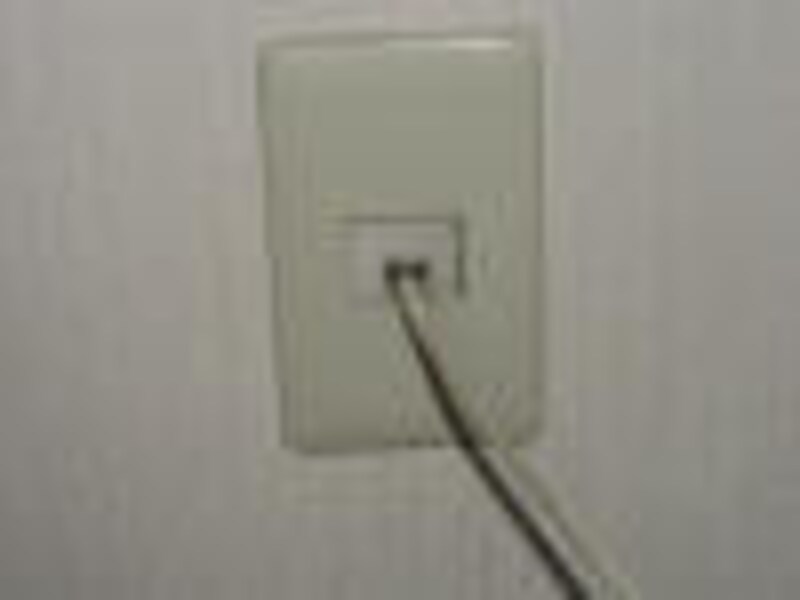

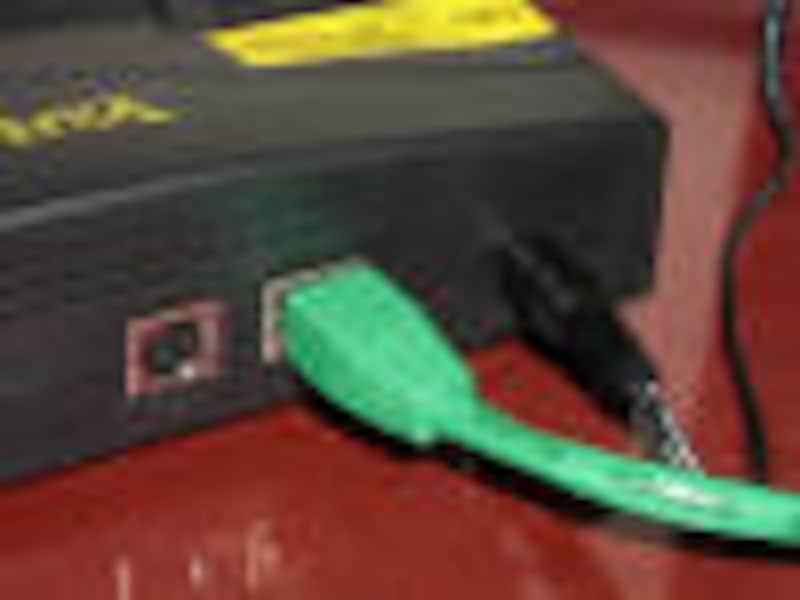

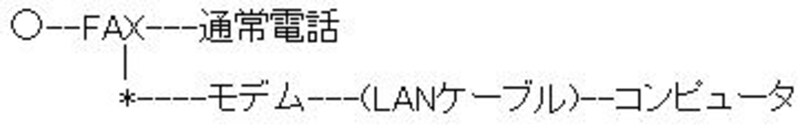

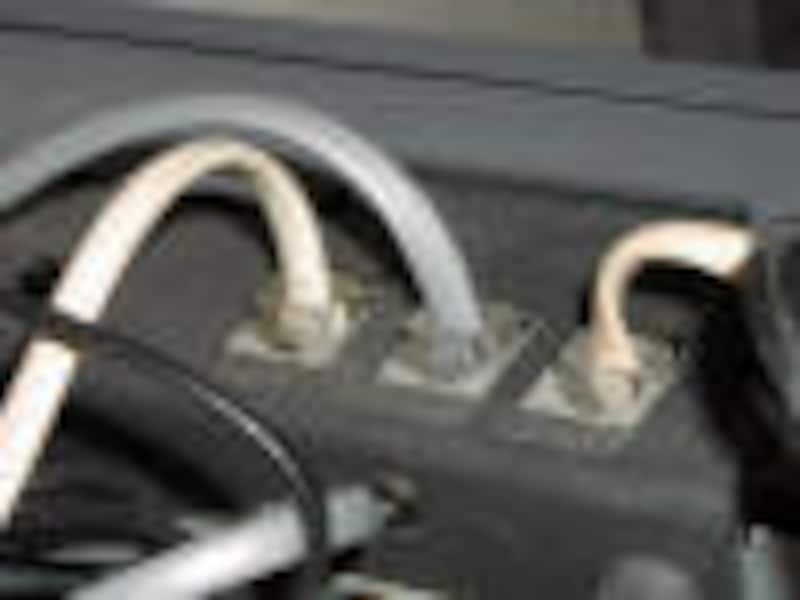

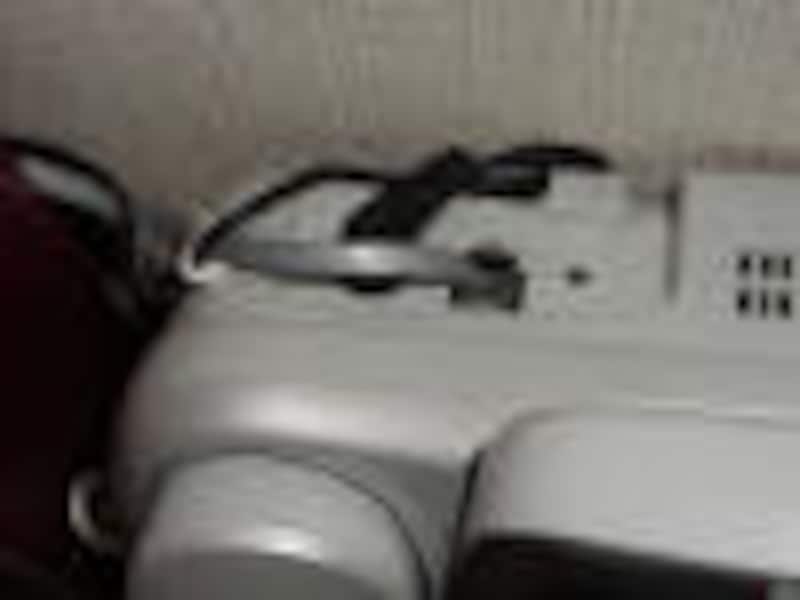

さて、配線です。このときは、仮の場所にモデムを置いてテストしたかったので、FAXから分岐する形で回線を引き込みました。詳しくは以下の図や写真を参照してください。

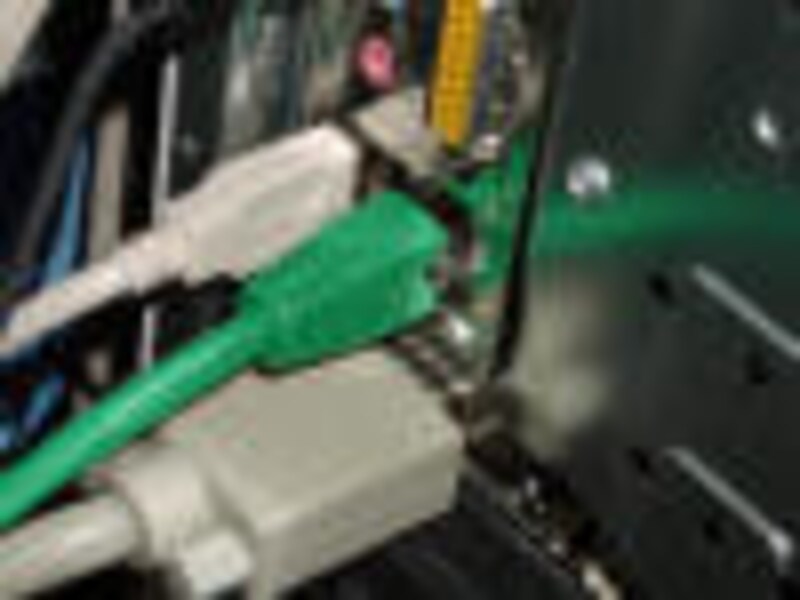

モデムからは、直接コンピュータにLANケーブルを接続しました。Yahoo!12Mの場合、このような接続方法は、同じネットワーク内のユーザから自分のハードディスクが見えてしまう可能性があ ります。そのため、短時間の試験ですが、一応LANによるファイル共有ができないようにしてあります。この辺りの操作方法は、モデムに添付してある説明書に書いてあるのでそちらを参照してください。
