IHクッキングヒーターへの取替工事
|
|
今回交換した機種はナショナルの単相200V 4.8kW IHクッキングヒーター KZ-321MSとビルトインオーブンレンジとの組合わせ。この2月からビルトインオーブンレンジはスチーム機能が付いたり、ポケット形式の操作パネルの最新型が発売され、交換工事を行なった2003年9月の商品NE-DB700からは機能アップし仕様がより改良されている。 |
||
 |
 |
|
|
CLICK!!
|
||

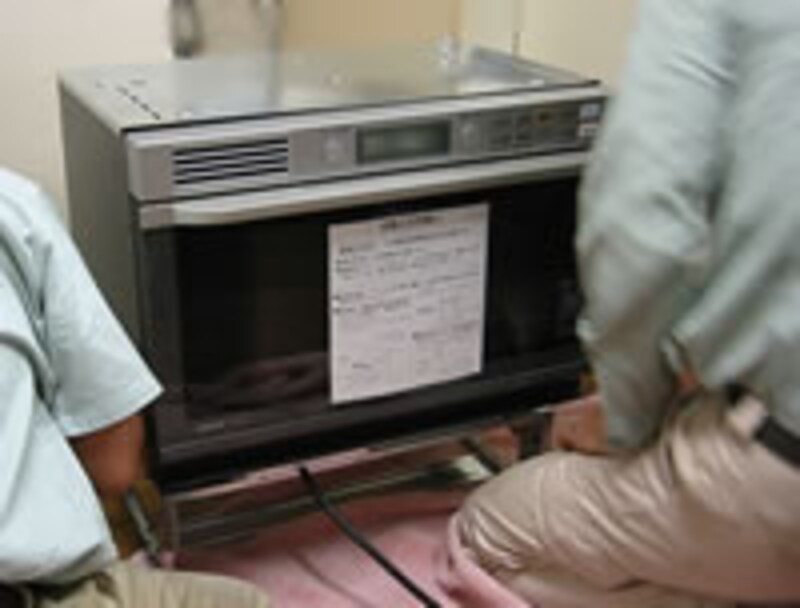

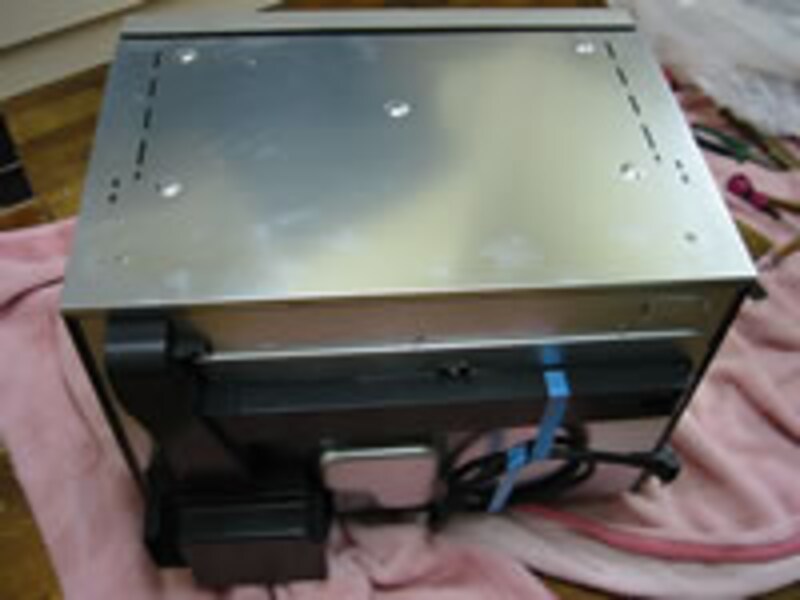

| 作業は、まずオーブンレンジの設置から始める。オーブンレンジの表側と、右は裏側。 | ||
 |
 |
|
|
CLICK!!
|
||

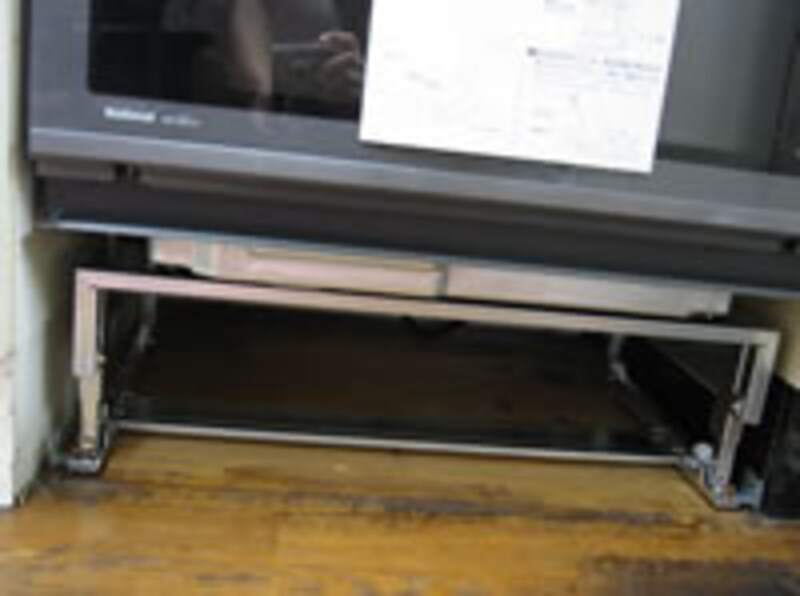

| まず、オーブンレンジを取付けるため巾木部分の金属フレームを組み立てる。この時巾木高さの必要寸法を割り出して調整を行なう。 | ||
 |
 |
|
|
CLICK!!
|
||

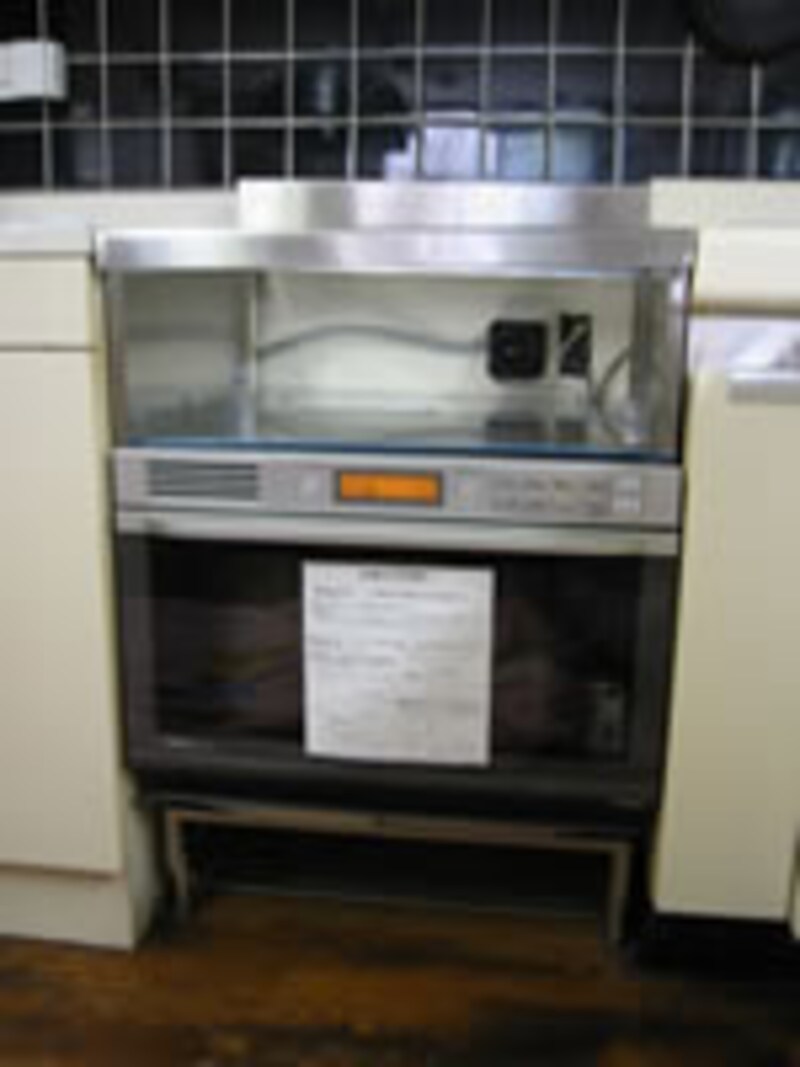

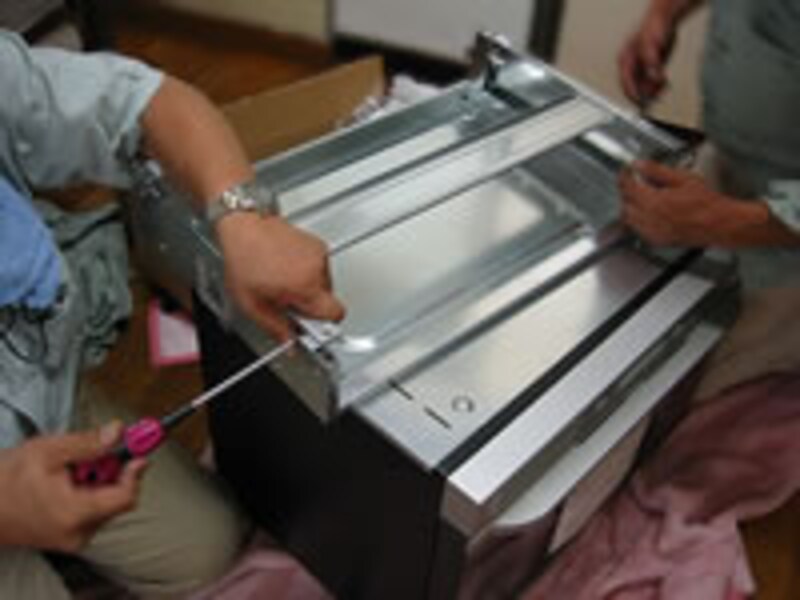

| フリースタンディング方式のクックトップの場合は、このようにステンレスのワークトップフレーム部材が必要となる。オーブンレンジの上に設置しビス止めで取り付ける。 | オーブンレンジの巾木部分。オーブン皿などのパーツの収納場所となる。簡単な巾木カバーを付けてふたをする。 | |
|
