Graphics2Dに挑戦！(3ページ目)

ペイントとストローク

シェイプによる描画では、描画される図形の描画の仕方を決めるものとして「ペイント」と「ストローク」というものが用意されています。ペイントは、内部を塗りつぶすための方法であり、ストロークは図形の形状を描くための方法です。

ペイントは、「塗り」に関する設定です。要するに「どのように図形を塗るか」ですね。これに対してストロークは「線分」に関する設定になります。例えば、線分の太さ、点線などの描画設定は、ストロークとして容易をします。実際に、ペイントとストロークを使ったサンプルをあげておきましょう。

class GPanel extends JPanel {

  @Override
  public void paintComponent(Graphics g) {
    super.paintComponent(g);
    Graphics2D g2 = (Graphics2D)g;
    int w = this.getWidth();
    int h = this.getHeight();
    for(int i = 0;i < 10;i++){
      Ellipse2D shape = new Ellipse2D.Double(i * (w / 20),i * (h/ 20),
        w - i * (w / 10),h - i * (h / 10));
      g2.setPaint(new Color(0,0,255,25));
      g2.fill(shape);
      g2.setPaint(Color.RED);
      g2.setStroke(new BasicStroke(i));
      g2.draw(shape);
    }
  }

}

先ほどのサンプルのGPanelをこのように修正してみましょう。今度は、同心円のような形で円が重ね描きされます。が、内側に行くほど太く円が描かれるようになります。

ここでは、setPaintによる塗りつぶしの指定だけでなく、ストロークの指定も行っています。以下の部分ですね。

g2.setStroke(new BasicStroke(i));

ここでは、ストロークのもっとも基本となるクラス「BasicStroke」というものを使っています。ストロークは、このようにクラスとして用意されており、このインスタンスを「setStroke」というメソッドでGraphics2Dに設定します。今回使ったBasicStrokeは、指定した太さで線を描くためのストローク・クラスで、newする際に線の幅となる数値を引数に指定します。

ストローク・クラスを変更すれば、線分の形状を変えることもできます。例えば、「点線」で図形を描かせる場合を考えてみましょう。これは、BasicStrokeを少し修正するだけでできます。paintComponentを以下のように修正してみましょう。

public void paintComponent(Graphics g) {
  super.paintComponent(g);
  Graphics2D g2 = (Graphics2D)g;
  int w = this.getWidth();
  int h = this.getHeight();
  for(int i = 1;i < 10;i++){
      Ellipse2D shape = new Ellipse2D.Double(i * (w / 20),
        i * (h/ 20),w - i * (w / 10),h - i * (h / 10));
    g2.setPaint(new Color(0,0,255,25));
    g2.fill(shape);
    g2.setPaint(Color.RED);
    float[] arr = new float[]{i / 2,i};
      g2.setStroke(new BasicStroke(i,BasicStroke.CAP_ROUND,
        BasicStroke.JOIN_ROUND,0.5f,arr,0));
    g2.draw(shape);
  }
}

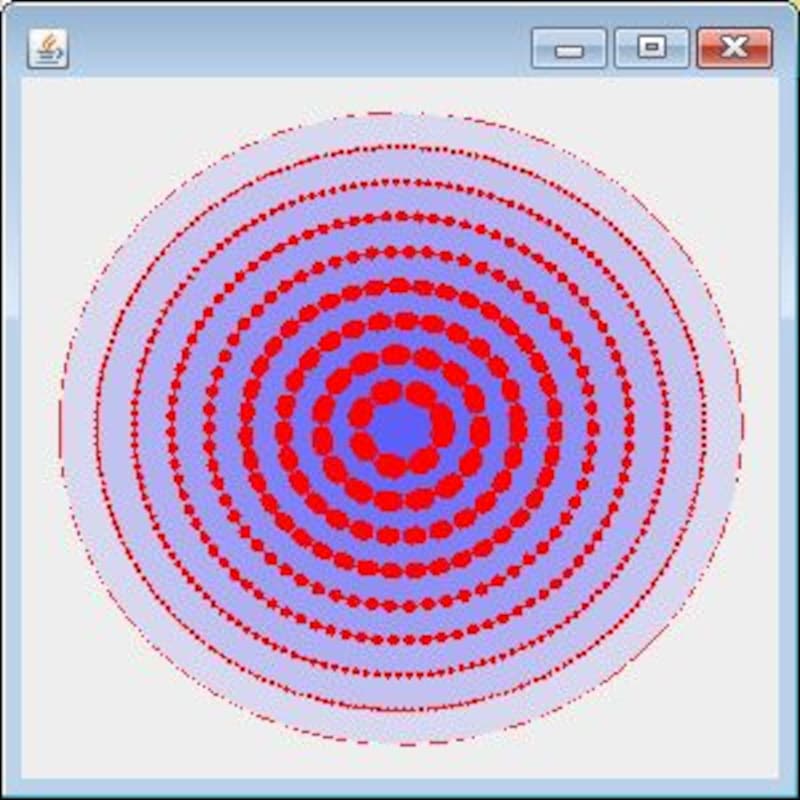

これは、点線の長さの情報をfloat配列として用意し、これを使ってBasicStrokeを作成した例です。点線になると、単に線の幅だけでなく、「線の両端の形状」「線のつなぎ目の形状」「トリミングの制限値」「破線のパターン」といったものを引数に用意しなければいけません。このため、インスタンスの生成もかなり複雑になります。が、インスタンスさせ用意できれば、こんな具合に同じやり方で点線の図形を描けるようになります。
